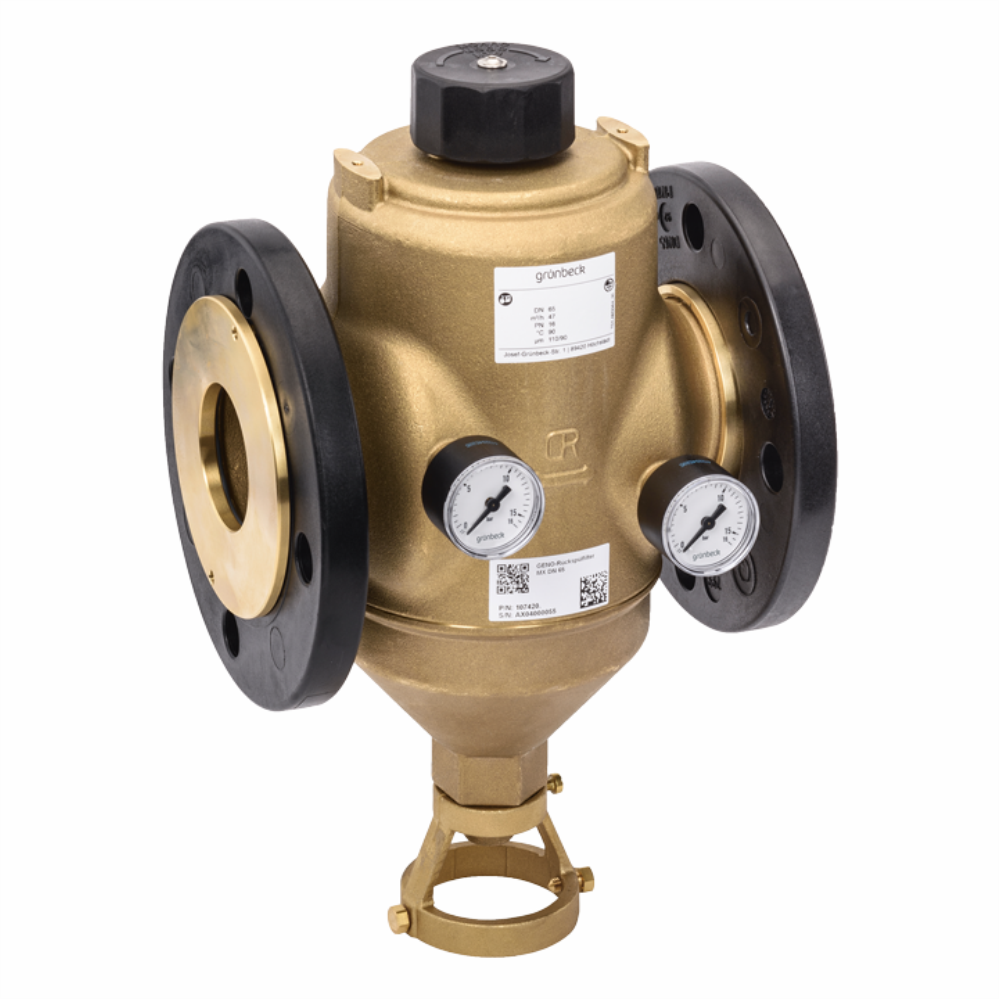

GENO®-Rückspülfilter MX Flansch
Der handbediente GENO®-Rückspülfilter MX mit Flanschanschluss (ab Nennweite DN 65) filtriert Trinkwasser nach DIN EN 806-2 in Haushalten, Gewerbe und Industrie. Alle mediumberührten Teile des Filters sind aus Messing oder hochwertigem, technischem Kunststoff. Das modulare Filterelement enthält ein Filtergewebe aus Edelstahl mit bis zu 100 μm Filterfeinheit. Die Abstreifbürsten erlauben eine mechanische Zusatzreinigung des Filtereinsatzes während der Rückspülung. Die verschleißarme Rückspülmechanik stellt auch während des Rückspülvorgangs filtriertes Trinkwasser zur Verfügung. Über den Spülwasseranschluss kann HT Rohr DN 50 eingeklemmt werden. Der GENO®-Rückspülfilter MX ist mit zwei Manometern ausgestattet. Der Serienfiltereinsatz besitzt 100 µm Feinheit, auch Filterelemente mit 50, 200 und 500 µm sind lieferbar.
Beachten Sie örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten. Der Einbauort muss frostsicher sein und den Schutz des Filters vor Chemikalien, Farbstoffen, Lösungsmitteln, Dämpfen und direkter Sonnenbestrahlung gewährleisten. Die Filter sollten gemäß ihrer Nennweite in gleichdimensionierte Rohrleitungen eingebaut werden. Die Ableitung des Spülwassers erfolgt gemäß DIN EN 1717 in einen Abwasserkanal. (Auf rückstaufreie Ableitung achten)
Filtration
Das ungefilterte Rohwasser strömt durch die Eingangsseite in den Filter und dringt durch das Filterelement zum Reinwasserausgang.
Durch die Filtration werden Fremdpartikel mit einer Größe, je nach Filterelement, von > 50 μm, 100 μm, 200 μm und 500 μm zurückgehalten.
Abhängig von Größe und Gewicht bleiben die Fremdpartikel entweder am Filterelement haften, oder sie fallen direkt nach unten und sammeln sich an der tiefsten Stelle des Filters.
Rückspülung
Der Druck des gefilterten Reinwassers wird zur Rückspülung genutzt. Drehen des Rückspülhandrades nach rechts bis zum Anschlag bewirkt mehrere Dinge:
• Abstreifbürsten lösen auf der Seite des Rohwassers Fremdpartikel von den Filterelementen.
• Eine Absaugdüse öffnet den Kanalausgang an der Unterseite des Filters in Richtung Spülwasseranschluss.
• Der Druck des Reinwassers ist größer als der Atmosphärendruck am Spülwasseranschluss.
• Durch diesen Differenzdruck strömt ein Teil des Reinwassers durch die Filterelemente im Bereich der hohlen Abstreifbürsten in die Absaugdüse.
• Dieser Teil des Reinwassers wird so als Spülwasser genutzt.
• Das Spülwasser spült die gelösten Fremdpartikel durch die Absaugdüse.
• Das Spülwasser verlässt den Filter über die Absaugdüse durch den Kanalausgang in Richtung Spülwasseranschluss.
Drehen des Rückspülhandrades nach links bis zum Anschlag schließt den Kanalausgang und beendet die Rückspülung.
Maße und Gewichte
Variante 1 |
Variante 2 |
Variante 3 |
Variante 4 |
Variante 5 |
Variante 6 |
Variante 7 | |
---|---|---|---|---|---|---|---|
Einbaulänge ohne Verschraubung [mm] |
190 |
190 |
206 |
206 |
- |
- |
- |
Einbaulänge mit Verschraubung [mm] |
276 |
281 |
342 |
323 |
- |
- |
- |
Einbaulänge ohne Gegenflansche Flansche PN 16 nach DIN [mm] |
- |
- |
- |
- |
220 |
250 |
250 |
Wandabstand min. [mm] |
80 |
80 |
82 |
82 |
93 |
100 |
110 |
Bauhöhe über Mitte Anschluss [mm] |
63 |
63 |
143 |
143 |
143 |
153 |
153 |
Bauhöhe UK-Filter bis Mitte Anschluss [mm] |
194 |
194 |
212 |
212 |
212 |
302 |
302 |
Gesamthöhe [mm] |
257 |
257 |
355 |
355 |
355 |
455 |
455 |
Freiraum über Filteroberkante [mm] |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
Ausbaumaß für Filterelement [mm] |
100 |
100 |
minimal 100 |
minimal 100 |
minimal 100 |
minimal 100 |
minimal 100 |
Dichtfläche max. [mm] |
- |
- |
- |
- |
122 |
140 |
158 |
Schraubenanzahl M 16 [St] |
- |
- |
- |
- |
4 |
8 |
8 |
Leergewicht [kg] |
5,6 |
5,7 |
9,7 |
9,7 |
11,8 |
16 |
17 |
Anschlussdaten
Variante 1 |
Variante 2 |
Variante 3 |
Variante 4 |
Variante 5 |
Variante 6 |
Variante 7 | |
---|---|---|---|---|---|---|---|
Anschlussgröße |
1" |
1¼" |
1½" |
2" |
- |
- |
- |
Anschlussnennweite |
- |
- |
- |
- |
DN 65 |
DN 80 |
DN 100 |
Kanalanschluss HAT-Rohr |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
Leistungsdaten
Variante 1 |
Variante 2 |
Variante 3 |
Variante 4 |
Variante 5 |
Variante 6 |
Variante 7 | |
---|---|---|---|---|---|---|---|
Durchflussleistung bei p 0,2(0,5)bar [m³/h] |
8,5(13) |
12(18,5) |
22(30) |
27(38,5) |
30(47) |
60(96,5) |
60(98) |
KV-Wert [m³/h] |
18 |
25 |
46 |
56 |
69 |
124 |
138 |
Filterfeinheit [µm] |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
Obere/untere Durchlassweite nach DIN EN 13443 [µm] |
110/90 |
110/90 |
110/90 |
110/90 |
110/90 |
110/90 |
110/90 |
Betriebsdruck bei Wassertemperatur max. [bar/°C] |
10/90 |
10/90 |
10/90 |
10/90 |
10/90 |
10/90 |
10/90 |
Nenndruck |
PN 16 |
PN 16 |
PN 16 |
PN 16 |
PN 16 |
PN 16 |
PN 16 |
Mindestfließdruck [bar] |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Allgemeines
Variante 1 |
Variante 2 |
Variante 3 |
Variante 4 |
Variante 5 |
Variante 6 |
Variante 7 | |
---|---|---|---|---|---|---|---|
Wassertemperatur max. [°C] |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
Umgebungstemperatur max. [°C] |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
DVGW-Registriernummer |
NW-9301BO0194 |
NW-9301BO0194 |
NW-9301BO0194 |
NW-9301BO0194 |
NW-9301BO0194 |
NW-9301BO0194 |
NW-9301BO0194 |
